Piquera de doble altura para una industria arrocera en Valencia
PANTALLAX diseñó, calculó y ejecutó una piquera de doble altura bajo nivel freático en una planta arrocera en servicio en Valencia. La intervención incluyó pantallas autoportantes de 45 cm y 12–14 m de profundidad, así como zapapilotes y una losa para la implantación de silos de arroz.
- Ubicación
- Valencia
- Actividad
- Industria arrocera · planta en servicio
- Uso
- Piquera de recepción de arroz
- Geometría
- Foso de doble altura
- Condiciones del terreno
- Presencia de nivel freático
- Contención
- Muros pantalla autoportantes de 45 cm de espesor y 12–14 m de profundidad
- Alcance
- Diseño, cálculo y ejecución
- Intervención complementaria
- Zapapilotes y losa para la implantación de silos de arroz
Recepción y almacenamiento de arroz
La intervención se realizó en las instalaciones de una planta arrocera en servicio en Valencia. Comprendió la construcción de una piquera con un foso de doble altura y, en la misma actuación, la ejecución de zapapilotes y una losa para la implantación de silos destinados al almacenamiento de arroz.
Doble altura, nivel freático y planta en servicio
El diseño del recinto debía resolver la geometría de doble altura de la piquera y la presencia de nivel freático. La ejecución se desarrolló dentro de las instalaciones de la planta mientras esta permanecía en servicio.
Pantallas autoportantes de 45 cm
PANTALLAX ejecutó muros pantalla autoportantes de 45 centímetros de espesor y profundidades comprendidas entre 12 y 14 metros. Estas medidas corresponden a las pantallas; la piquera dispone de un foso de doble altura.
Diseño, cálculo y ejecución de la obra enterrada
El alcance incluyó el diseño y el cálculo, los muros guía, los muros pantalla, la viga de coronación, el fresado, la losa y la impermeabilización del foso. La actuación complementaria comprendió los zapapilotes y la losa de cimentación para los silos de arroz.
De la construcción del recinto a la implantación de maquinaria

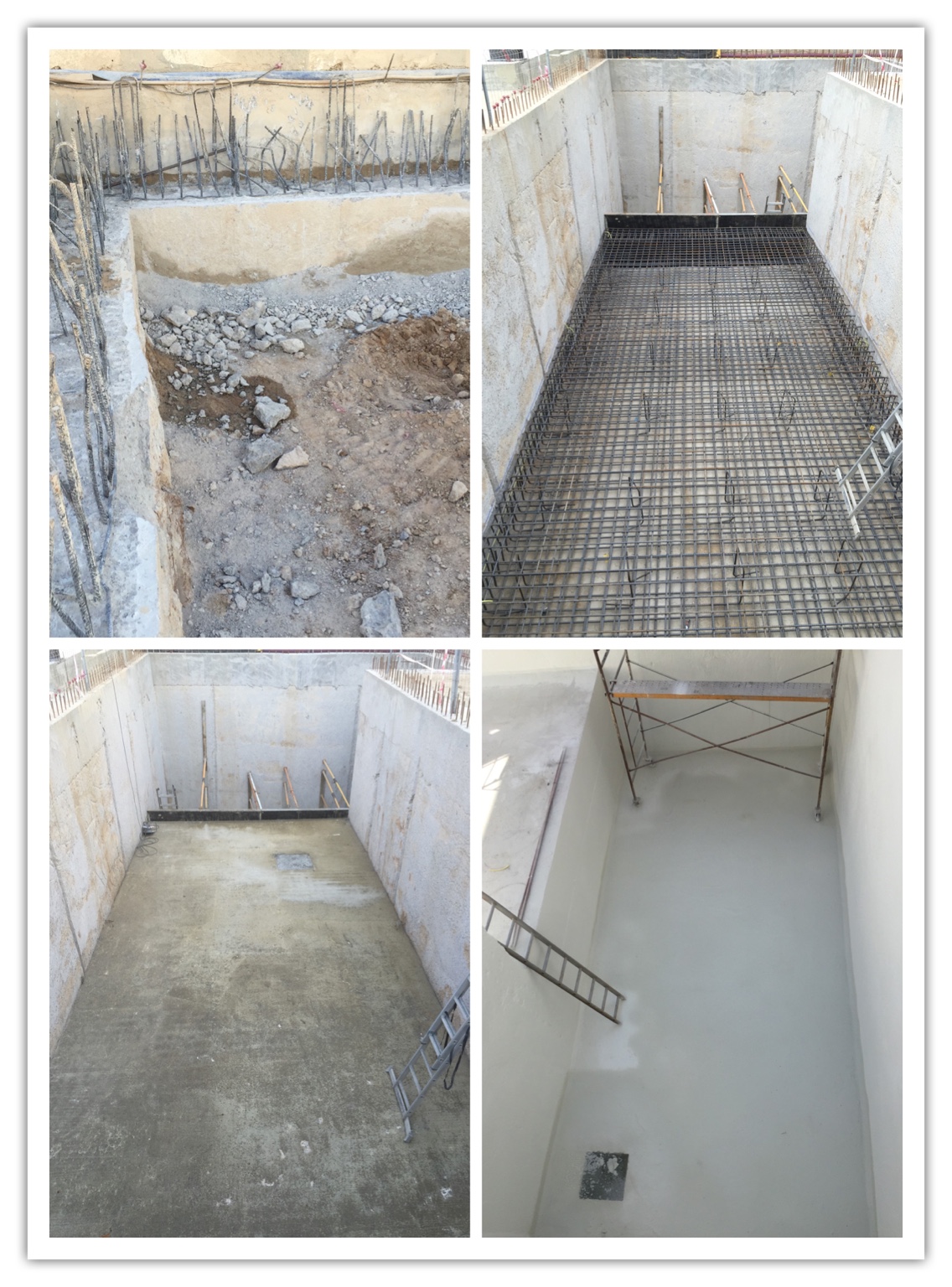

Las imágenes muestran distintas fases de construcción del foso y una vista con la maquinaria implantada. La obra civil de la piquera y la cimentación para los silos formaron parte de la misma intervención de PANTALLAX.
Fotografías de la obra
Preguntas sobre esta obra
¿Qué tipo de foso se construyó?
Un foso de doble altura para una piquera de una industria arrocera en Valencia, con presencia de nivel freático.
¿Qué dimensiones tenían las pantallas?
Los muros pantalla autoportantes tenían 45 centímetros de espesor y entre 12 y 14 metros de profundidad.
¿Qué incluyó PANTALLAX en esta obra?
Diseño, cálculo y ejecución de muros guía, muros pantalla, viga de coronación, fresado, losa e impermeabilización. En la misma intervención se ejecutaron zapapilotes y una losa para silos de arroz.
¿La planta estaba en servicio?
Sí. La obra se ejecutó dentro de las instalaciones de la planta arrocera en servicio en Valencia.
Cimentación de los silos en la misma intervención
Se ejecutaron 16 zapapilotes dobles en T de 3 + 3 m, con 60 cm de espesor y 14 m de profundidad, junto con el encepado y la losa de cimentación.
Ver la ficha y las fotografías de la cimentación de los silos →
