Cubeto de retención de 200 × 50 × 6 m para veinte depósitos
Una industria de aprovechamiento de subproductos de la uva necesitaba alojar veinte depósitos en un único cubeto de retención. La actuación debía responder a las sobrecargas del tráfico de camiones en coronación y a un plazo de ejecución especialmente ajustado.
- Sector
- Aprovechamiento de subproductos de la uva
- Cubeto
- 200 m de largo × 50 m de ancho × 6 m de profundidad
- Perímetro
- Aproximadamente 500 m
- Depósitos
- 20 unidades de acero inoxidable · Ø aproximado 18 m × 6 m de altura
- Agua subterránea
- Sin nivel freático
- Alcance PANTALLAX
- Cálculo, muros guía, muros pantalla y estanqueidad
- Diseño y cálculo
- Incluidos en la actuación de PANTALLAX
Reunir veinte depósitos dentro de un recinto de retención

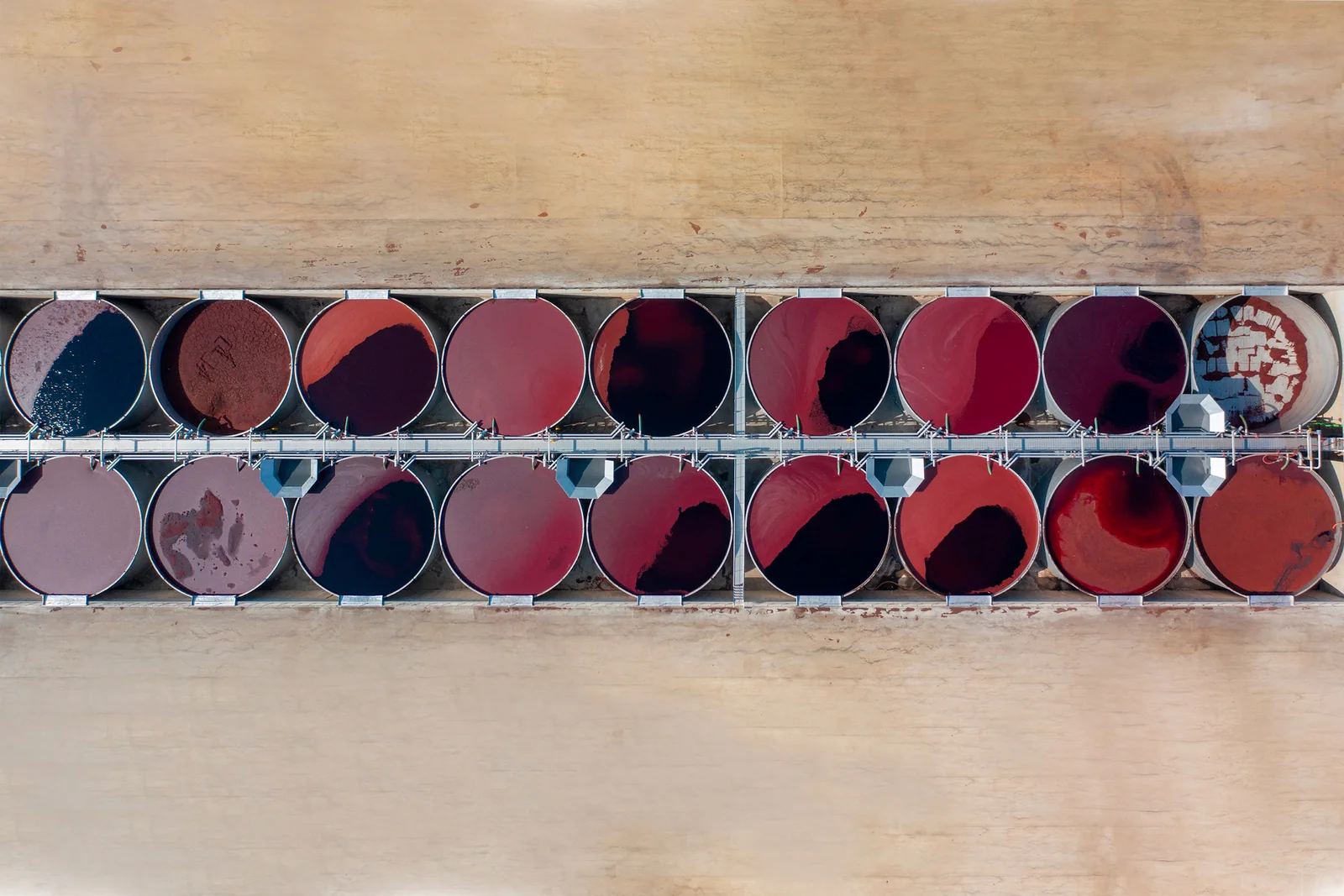

Los depósitos almacenan agua procedente de la maceración del raspón y se distribuyen en dos filas de diez. El cubeto debía proporcionar un recinto común de retención bajo rasante, compatible con esa implantación y con las operaciones de descarga de la planta.
Sobrecargas en coronación y un plazo ajustado
No había nivel freático. El condicionante estructural relevante era la sobrecarga asociada a los camiones que descargan en la coronación del cubeto. Existía además el antecedente de un cubeto menor, resuelto con muro convencional, que había presentado movimientos bajo esa solicitación. A estas exigencias se añadía la necesidad de ejecutar en un plazo especialmente corto.
Cálculo y ejecución del recinto mediante muros pantalla
PANTALLAX intervino en el cálculo estructural y en la ejecución de los muros guía y los muros pantalla. La elección de la pantalla respondió a las necesidades de rigidez y contención de esta actuación, considerando las cargas en coronación. El alcance incorporó también la estanqueidad del recinto y el tratamiento de sus discontinuidades relevantes.
Un único cubeto para la implantación de los veinte depósitos
La actuación permitió materializar el cubeto de 200 × 50 × 6 m y aproximadamente 500 m de perímetro. La solución reunió la contención y el muro definitivo del recinto, junto con la estanqueidad necesaria para su función de retención. Es una referencia industrial en la que las cargas de explotación y la organización de la planta condicionaron la obra enterrada.

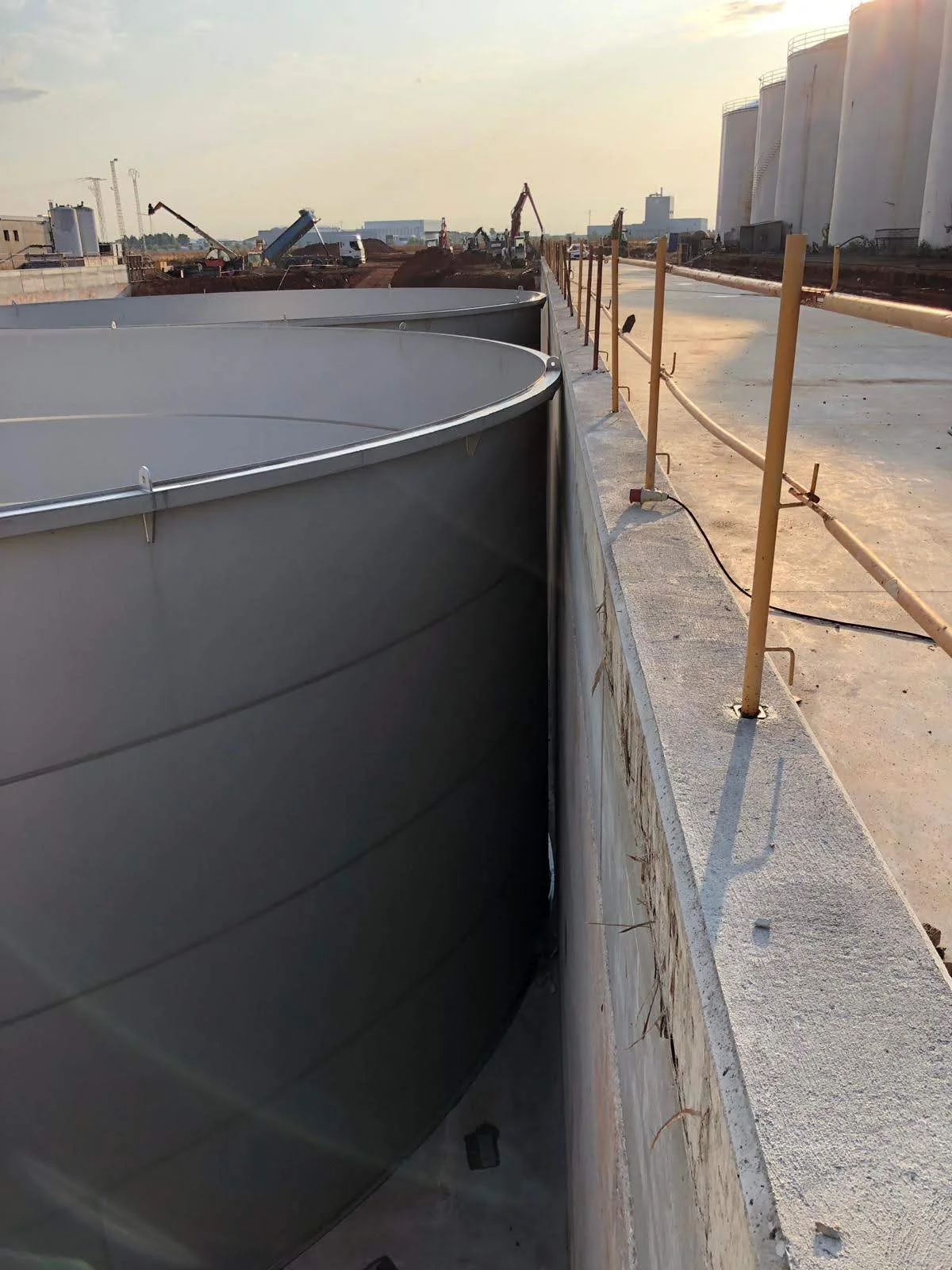

Fotografías de la obra
Preguntas sobre esta obra
¿Qué dimensiones tiene el cubeto?
El cubeto tiene 200 metros de largo, 50 metros de ancho y 6 metros de profundidad, con un perímetro aproximado de 500 metros.
¿Cuántos depósitos contiene?
Veinte depósitos de acero inoxidable dispuestos en dos filas de diez, de aproximadamente 18 metros de diámetro y 6 metros de altura.
¿Por qué se eligió muro pantalla en esta obra?
Por las necesidades de rigidez y contención frente a las sobrecargas en coronación, junto con las condiciones de plazo de esta actuación. No había nivel freático.
