Foso de 6 m para una depuradora industrial en Cornellà de Llobregat
Dentro de una instalación cárnica en producción en Cornellà de Llobregat, PANTALLAX ejecutó la parte enterrada de la ampliación de una depuradora: un recinto de 23 × 13 m y 6 m de profundidad. La obra reunió contención, cimentación, losa, fresado e impermeabilización de juntas, con poco espacio disponible y rodeada de naves industriales.
- Ubicación
- Cornellà de Llobregat · Barcelona
- Actividad industrial
- Matadero de aves y sala de despiece en producción
- Destino de la obra
- Depósitos cubiertos para la ampliación de una EDAR
- Dimensiones en planta
- 23 × 13 m
- Altura total de la instalación
- 12 m
- Parte enterrada ejecutada por PANTALLAX
- 6 m
- Contención
- Pantalla autoportante · 45 cm de espesor · 13 m de profundidad
- Cimentación
- 8 zapapilotes · 45 cm × 2,65 m en planta · 6 m de profundidad
- Tratamientos incluidos
- Fresado e impermeabilización de juntas
- Condicionantes del entorno
- Espacio reducido, naves industriales, rellenos y cimentaciones antiguas
- Diseño y cálculo
- Incluidos en la actuación de PANTALLAX
Preparar la ampliación de la depuración de aguas residuales
La obra formaba parte de la implantación de depósitos cubiertos para una futura ampliación de la estación depuradora de aguas residuales de un matadero de aves y una sala de despiece. La instalación se situaba en Cornellà de Llobregat y requería un recinto de 23 × 13 metros en planta.
Construir dentro de una industria en producción y con poco espacio
La obra estaba enclavada dentro de una instalación cárnica que mantenía su actividad productiva. El poco espacio disponible para los trabajos y la presencia de naves industriales alrededor condicionaban la ejecución. A ello se sumaba un terreno formado por rellenos y la presencia de cimentaciones antiguas. La organización de la obra debía tener en cuenta conjuntamente estas condiciones y la actividad de la empresa en curso.
Una instalación de 12 m de altura con 6 m enterrados
La parte enterrada alcanzaba 6 metros y constituía el ámbito de la actuación de PANTALLAX. La contención se resolvió con una pantalla autoportante de 45 centímetros de espesor que alcanza 13 metros de profundidad. La profundidad de la pantalla y la cota del fondo del recinto son dimensiones distintas del proyecto.
Contención, cimentación, losa y tratamiento de juntas
El alcance comprendió los muros guía, las pantallas de contención de tierras, la viga de coronación, los zapapilotes, la losa, el fresado y la impermeabilización de juntas. Se ejecutaron ocho zapapilotes, cada uno de 45 centímetros por 2,65 metros en planta y 6 metros de profundidad. La actuación reunió así la contención perimetral, la cimentación y los trabajos de fresado e impermeabilización de juntas de la parte enterrada.
La estructura enterrada para los nuevos depósitos

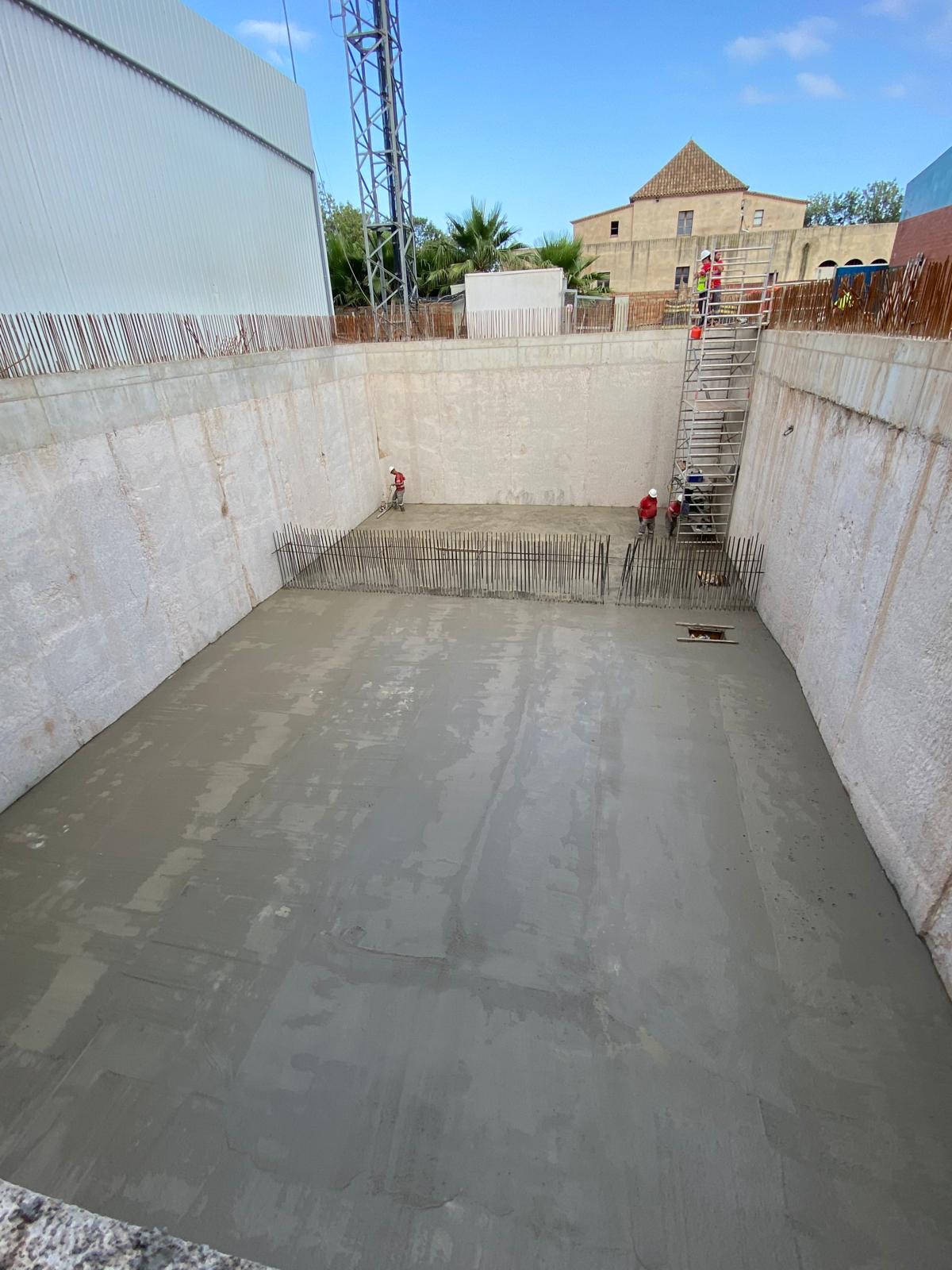

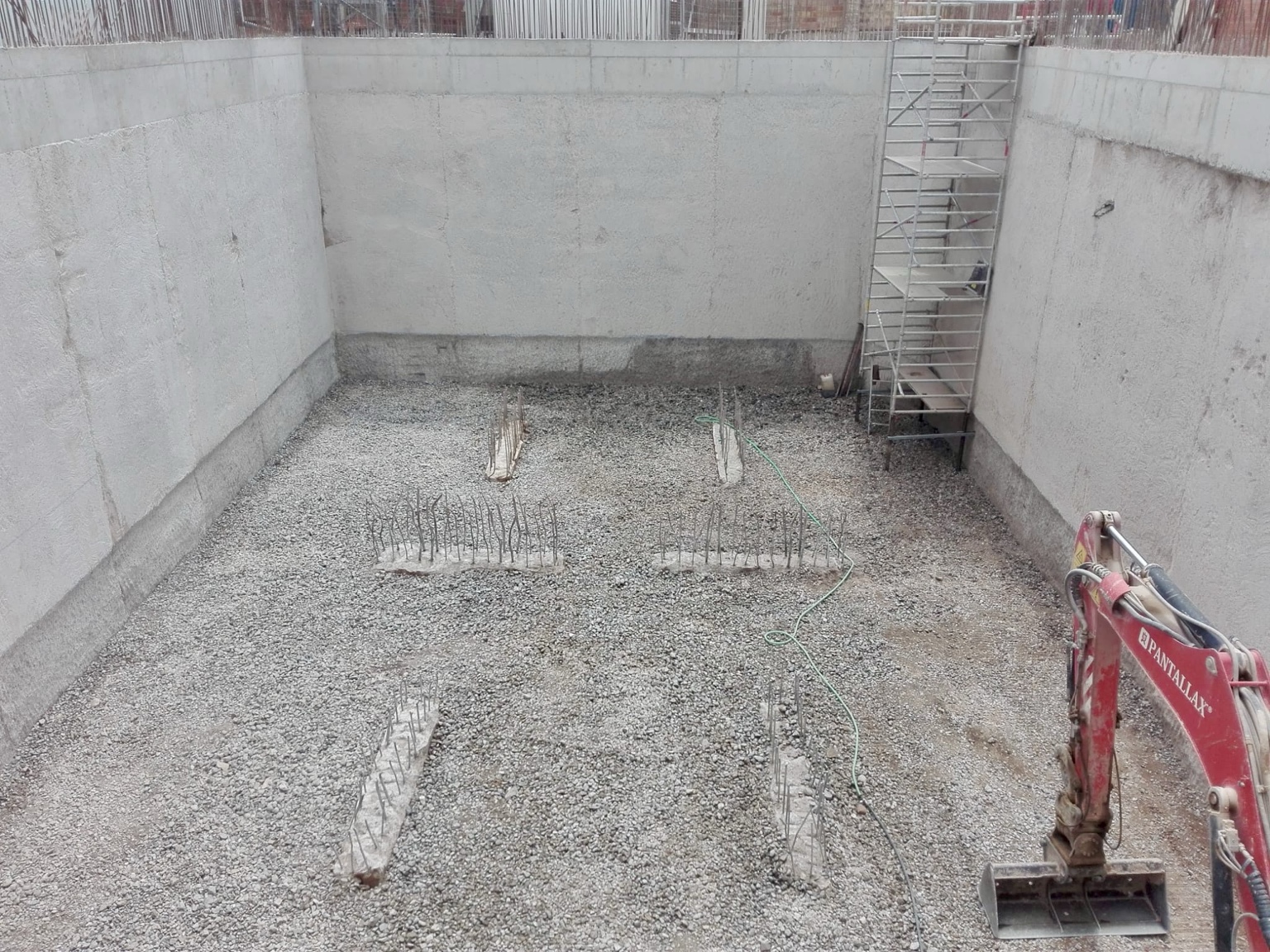

PANTALLAX ejecutó el recinto enterrado previsto para esta ampliación de la EDAR. Las fotografías documentan dos fases de la obra: el interior del recinto con los elementos de cimentación y la losa ya hormigonada. La referencia corresponde a la obra civil enterrada; la instalación completa tiene 12 metros de altura.
Fotografías de la obra
Preguntas sobre esta obra
¿Qué parte de la instalación ejecutó PANTALLAX?
La parte enterrada de 6 metros, dentro de una instalación de 12 metros de altura total. El alcance incluyó muros guía, pantallas de contención, viga de coronación, zapapilotes, losa, fresado e impermeabilización de juntas.
¿Qué dimensiones tiene la pantalla de esta obra?
La pantalla autoportante tiene 45 centímetros de espesor y 13 metros de profundidad. El recinto mide 23 × 13 metros en planta.
¿Qué cimentación se ejecutó?
Ocho zapapilotes de 45 centímetros por 2,65 metros en planta y 6 metros de profundidad, junto con la losa.
¿Qué dificultades presentaba el emplazamiento?
La obra se realizó dentro de una instalación cárnica en producción, con poco espacio para los trabajos, rodeada de naves industriales y sobre terrenos de relleno con cimentaciones antiguas.
